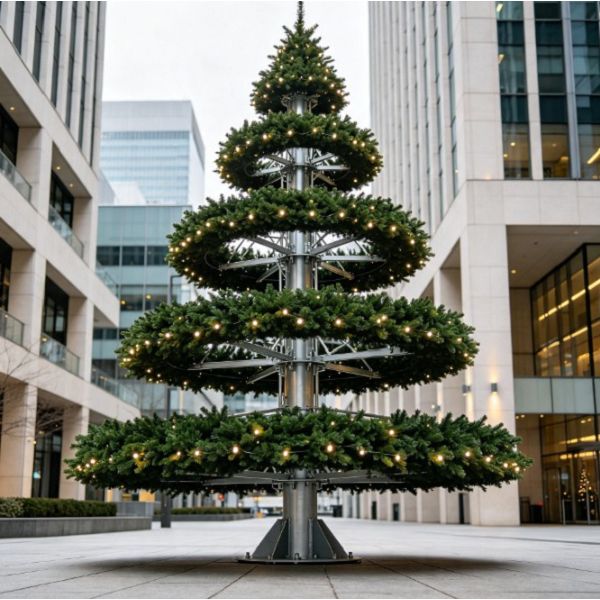

Dissenyat per a exposicions arquitectòniques públiques a gran-escala, aquest arbre de Nadal modular apilable utilitza una estructura progressiva d'anell de diversos-nivells que permet que les seccions independents s'hi nidin seqüencialment en un pal d'acer que suporta càrrega-central, reduint considerablement el temps d'instal·lació-al lloc i el volum de-de la casa.
Característiques estructurals bàsiques
Característiques estructurals bàsiques
Emmagatzematge imbricat:Els nivells cònics es separen en anells d'embalatge-plans que s'emboliquen entre si, reduint la logística de devolució i el volum del magatzem fins a un 60%.
Escala del gradient:Cada nivell presenta un gradient geomètric calculat per mantenir un angle de con precís sense flacciditat estructural.
Eina-Alineació lliure:Les-ranures mecanitzades de precisió-i-les juntes de passador alineen els mòduls automàticament en baixar, eliminant la mesura manual de l'angle.
Nucli estructural integrat
Pal de calibre-pesat:La columna vertical central utilitza tubs d'acer estructural de paret gruixuda-dissenyats per suportar càrregues de vent multi-direccionals a les places obertes a l'aire lliure.
Carrega-Base de distribució:Les plaques de base dels estabilizadors d'acer soldades transfereixen el pes mort i la cisalla del vent dinàmica de manera uniforme al terra sense necessitat de cargols d'ancoratge al terra.
Bloqueig anti-rotació:Els -cargols de fixació mecànics i les agulles de bloqueig-de gravetat impedeixen la rotació independent dels nivells causada per corrents d'aire de climatització interior o tempestades exteriors.
Enginyeria de desplegament ràpid
Requisits de tripulació reduïts:Una configuració de 9-metres requereix un equip de muntatge de 3 persones en lloc d'un equip de muntatge de 6 persones, impulsat per segments modulars incorporats.
Bus elèctric pre-cablejat:Els canals de distribució d'energia verticals passen per la columna central amb cables troncals endolls-i-, eliminant les línies externes embullades.
Carretó elevador-Base preparada:Les butxaques d'elevació integrades al xassís fonamental permeten la reubicació segura del nivell inferior completament muntat mitjançant maquinària estàndard de magatzem.
Especificacions tècniques
|
Paràmetre tècnic |
Especificació estàndard |
|
Altures disponibles |
6m, 9m, 12m, 15m (personalitzat fins a 25m) |
|
Diàmetres de la base |
2,8 m (6 m d'alçada) a 6,5 m (15 m d'alçada) |
|
Material del marc |
Acer al carboni estructural Q235B / Q355B |
|
Gruix de la paret del pal |
Tolerància estructural de 4 mm a 8 mm |
|
Material de fullatge |
Mescla 100% PVC / PE de grau verge |
|
Retard al foc |
Certificat NFPA 701, DIN 4102-B1 |
|
Resistència al vent |
Càrrega de vent sostingut fins a 24 m/s |
|
Entrada elèctrica |
110 V–240 V CA (bus intern de 24 V CC) |
|
Protecció d'entrada |
Arnesos i LED amb classificació IP65 a l'aire lliure- |
Aplicacions comercials
Atriums del centre comercial:Maximitza l'espai aeri vertical als centres comercials de diversos-nivells, mantenint sense obstacles els camins de vianants a nivell del terra-.
Plaça Municipal:Resisteix a les dures condicions meteorològiques d'hivern a les zones públiques obertes alhora que s'adapta a altes densitats de trànsit d'espectadors.
Vestíbuls i hostaleria de l'hotel:S'adapta a les portes de servei de doble-entrada estàndard mitjançant una ruptura d'anells imbricats, evitant modificacions de la paret estructural durant la càrrega-.
Terminals de transport:Desplegat a les sales d'eixida d'aeroports de-sostres alts i als nuclis ferroviaris sota estricte compliment de seguretat pública i sortida d'incendis.
Anàlisi d'avantatges estructurals
Bloqueig de gravetat d'auto{0}centrat
La geometria afilada del pal central guia cada anell descendent cap a un centre geomètric bloquejat, eliminant la distribució de càrrega excèntrica.
Cisalla del vent distribuïda
El disseny d'anell apilable distribueix la força del vent lateral a través de múltiples nodes de coll entrellaçats al llarg de tota l'alçada del pal.
Substitució de nivell independent
Els anells de branca individuals es poden desenganxar i substituir de manera independent si es fan malbé, evitant la necessitat de desballestar tota una meitat secció soldada.
Materials i estàndards de fabricació
Marc primari:Revestiment exterior i interior d'acer al carboni galvanitzat-per immersió en calent per evitar la formació d'òxid en entorns costaners o nevats d'alta-humitat.
Construcció de la sucursal:Nuclis de filferro d'acer galvanitzat d'alta-tracció embolicats amb agulles de PVC-retardants de flama modelades amb matrius d'injecció CNC.
Elements de fixació i connectors:Perns d'acer d'alta tensió de grau 8,8 tractats amb acabat superficial anticorrosió Dacromet.
Cablejat de l'arnès:Cablejat de coure ignífug-resistent al fred-revestiment de goma amb una classificació de fins a -30 graus sense esquerdes de la jaqueta.
Integracions d'il·luminació i decoració
Integració del fullatge LED:Cordes de llums LED d'angle ample-teixides de fàbrica-incrustades directament a les puntes de les branques, reduint la mà d'obra-embolicant al lloc en un 80%.
Capacitat de mapeig de píxels:Nodes LED DMX512 RGB adreçables integrats per a espectacles de llum de façana multimèdia sincronitzats i programació visual dinàmica.
Capacitat de penjar ornaments:Sub{0}}estructures de branques reforçades dissenyades per suportar fins a 1,5 kg de penjolls decoratius suspesos per metre lineal.
Opcions de temperatura de color:El blanc càlid (2700K), el blanc fred (6000K), el color RGB a tot color i el fullatge de color estàtic de Pantone-personalitzat.
Flux de treball d'instal·lació i muntatge del lloc
Fase 1: Nivell de la base:Col·loqueu el marc de la base d'acer de gran calibre-en una superfície plana; nivell mitjançant coixinets d'anivellament roscats i verificació del nivell d'alcohol.
Fase 2: muntatge del pal:Fixeu seccions de pal d'acer verticals seqüencialment a la brida de la base utilitzant una clau dinamométrica calibrada als límits de tensió especificats.
Fase 3: Capes d'anells:Aixequeu la capa de l'anell de la base amb un cabrestant mecànic o un collaret d'elevació de la grua, feu lliscar per sobre del pal i deixeu-ho caure cap a les agulles de localització-de gravetat. Repetiu cap amunt.
Fase 4: Connexió de bus elèctric:Connecteu connectors ràpids-impermeables de cada nivell a la línia troncal del nucli vertical; realitzar proves de continuïtat i de càrrega del circuit.
Opcions de personalització
Escalat dimensional
Increments d'alçada personalitzats (7,5 m, 11 m) i petjades de base no-estàndards per adaptar-se a plànols arquitectònics restringits.
Addicions d'Enginyeria Estructural
Paquets de certificació i càlcul de llast personalitzats estampats per enginyers estructurals per a codis locals específics de vent i sísmica.
Variacions de la densitat del fullatge
Recompte d'agulles ajustables per branca (que van des de 120 fins a 220 puntes per branca de 50 cm) per a una opacitat visual més densa.
Integració de la marca corporativa
Toppers de l'àpex estructural personalitzats, panells de logotip de matriu LED integrats i tirades de fullatge de color-pantone patentades.
Optimització d'embalatge i transport
Palets de pila niu:Els anells de branques s'apilen verticalment a les gàbies de transport d'exportació-d'acer, reduint el CBM un 55% en comparació amb els cons rígids.
Protecció de barrera-d'humitat:Nivells individuals embolicats amb pel·lícula elàstica industrial i bosses dessecades amb barrera d'humitat per evitar la corrosió del trànsit durant el transport marítim.
Optimització de contenidors:Un contenidor estàndard High Cube de 40 peus admet fins a tres conjunts d'arbres complets de 9 metres, inclosos marcs i llasts.
Etiquetatge dels components:Etiquetes d'identificació d'acer inoxidable tallades amb làser-a cada segment d'anell estructural i arnès per fer coincidir els esquemes de disseny d'enginyeria a l'arribada.
Preguntes freqüents
P: Quin equip es necessita per muntar un arbre apilable de 12 metres?
R: Es requereix un polipast de cadena elèctric o manual muntat en un pòrtic temporal o un camió grua per aixecar els anells del nivell superior al pal central. No calen equips pesats de soldadura o tall al lloc-.
P: Com gestiona el sistema les càrregues de vent elevats a les places obertes a l'aire lliure?
R: El disseny estructural incorpora plaques de -pess mort calculades col·locades als estabilizadors de la base, juntament amb gruixos de paret d'acer d'alta-tracció provats per a una estabilitat a la cisalla del vent de fins a 24 m/s.
P: Les connexions elèctriques són resistents a la intempèrie-per a un funcionament continu a l'hivern?
R: Tots els arnesos de distribució d'energia, endolls i nodes LED disposen de connectors impermeables amb tancament de cargol amb classificació IP65-dissenyats per evitar l'entrada d'humitat durant la pluja i les tempestes de neu.
P: Es poden demanar anells de recanvi si una secció es fa malbé durant el transport?
A: Sí. Com que cada nivell es fabrica amb toleràncies modulars d'intercanviabilitat, els anells de recanvi exactes es poden tornar a-ordenar fent referència al número de sèrie-tallat per làser al marc base.
P: Quines certificacions de seguretat contra incendis acompanyen els materials del fullatge?
R: Els materials de fullatge de PVC i PE compleixen els estàndards de retard del foc NFPA 701 i DIN 4102-B1, amb informes de prova disponibles per a l'aprovació de permisos municipals locals.
